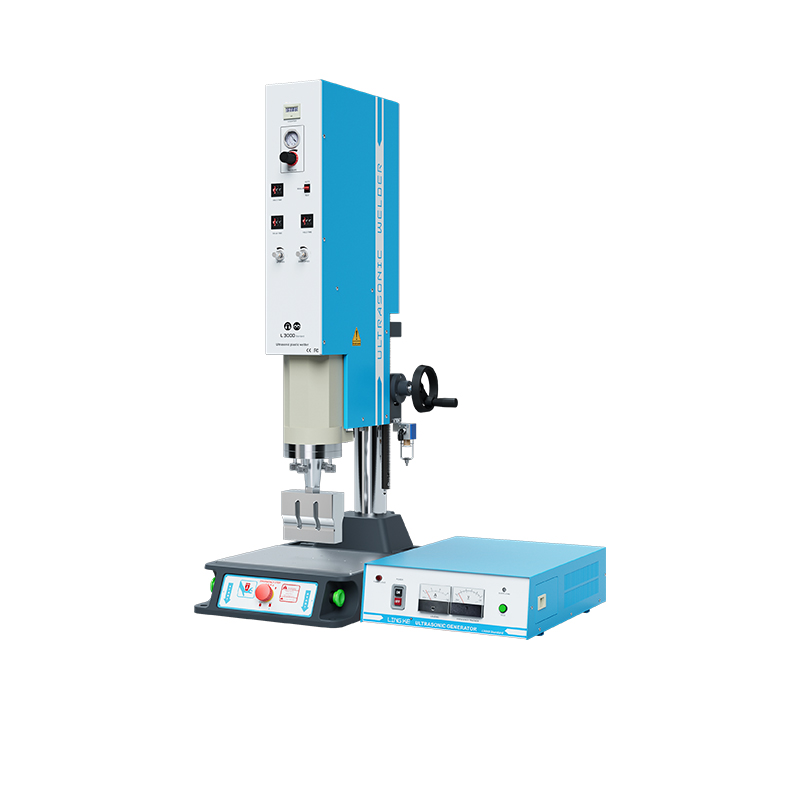

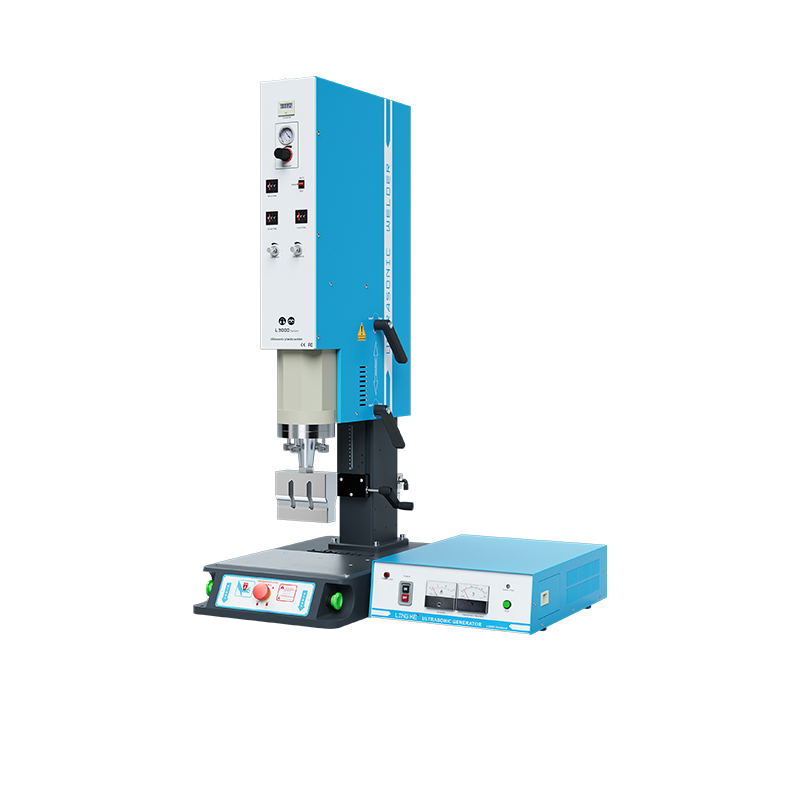

L3000 Standard 模擬 超聲波塑焊機
• 頻率/功率：20kHz - 2000/2600/3200W
• 模塊化電路設計，減少超聲波電信號輸出干擾；
• 30-125mm行程氣缸可互換，根據產品靈活應變
• 全機身CNC加工，重壓鑄造工藝，鋼性強，美觀更精密
• 梯形絲桿和梯形螺母配合，帶自鎖功能，機頭不受重力自動下滑
• 傘齒輪+平面軸承配合，升降順暢、省力，平穩不晃動
• 方立柱燕尾槽設計，升降精度更高、更順暢
• 方立柱：采用100×150mm加強筋立柱，增強焊接穩定性
• 圓立柱：采用鑄鐵加厚立柱座，保障鋼性及精度 980mm加長高度立柱，適用不同高度產品
• 雙手啟動，前沿設有緊急制動按鈕;可用外部開關控制
• 功能強大，品質優良，焊接穩定
• 符合國際標準CE、FCC認證
|
機型 Model |
L3000 Standard 模擬 |
|||||||
|
頻率 Frequency |
20kHz |
15kHz |
||||||
|
功率 Power |
2000W |
2600W |
3200W |
2600W落地款 |
2600W |
3200W |
3200W落地款 |
|
|
輸入電壓 Input Voltage |
AC220V |
AC220V |
AC220V |
AC220V |
AC220V |
AC220V |
AC220V |
|
|
氣缸規格 Cylinder Size (mm) |
50 X 75 / 63 X 75 |
63 X 75 |
80 X 75 |
63 X 75 |
63 X 75 |
80 X 75 |
80 X 75 |
|
|
機身行程 Machine Journey |
100-575mm |
100-572mm |
100-572mm |
100-572mm |
80-527mm |
80-537mm |
80-537mm |
|
|
輸出時間 Oscillation Time |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
|
|
輸入氣壓 Air Pressure |
＞1，≤7 bar |
＞1，≤7 bar |
＞1，≤7 bar |
＞1，≤7 bar |
＞1，≤7 bar |
＞1，≤7 bar |
＞1，≤7 bar |
|
|
焊接面積 Welding Capability |
Φ170mm |
Φ220mm |
Φ300mm |
Φ220mm |
Φ220mm |
Φ300mm |
Φ300mm |
|
|
操作開關 Operation Switch |
雙手啟動，前部有緊急制動，也可附加外部開關 Two-hand release,emergency stop button at the front,and adding extemal control switch supported. |
|||||||
|
外形尺寸 Size(mm) |
壓機 Press |
680 X 400 X 1636 |
680 X 400 X 1636 |
680 X 400 X 1636 |
935 X 650 X 2130 |
680 X 400 X 1636 |
680 X 400 X 1636 |
935 X 650 X 2130 |
|
電箱（模擬機型） Generator (Analog Type) |
530 X 405 X 155 |
530 X 405 X 155 |
530 X 405 X 155 |
530 X 405 X 155 |
530 X 405 X 155 |
530 X 405 X 155 |
530 X 405 X 155 |
|
|
凈重 Weight |
模擬機型壓機 (Analog Press) |
74.5kg |
74.5kg |
76.5kg |
168kg |
74.5kg |
76.5kg |
168kg |
|
電箱（模擬機型） Generator (Analog Type) |
14.5kg |
14.5kg |
14.5kg |
14.5kg |
14.5kg |
14.5kg |
14.5kg |
|
|
工作模式 Mode |
模擬機型：時間模式/手動調模 Digital Type：Time Mode/Manual Mode |
|||||||
